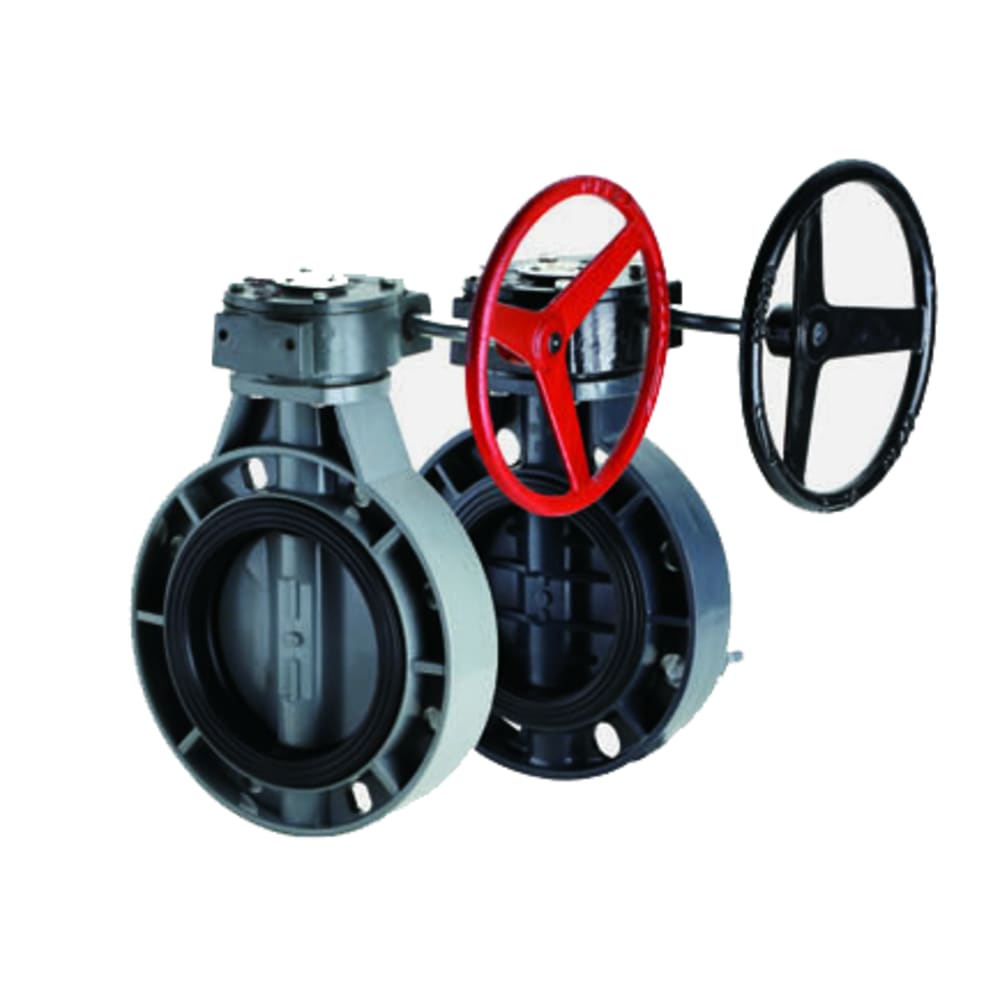

ANSI 蜗轮式蝶阀（150PSI）

Name: ANSI 蜗轮式蝶阀（150PSI）
Brand: MHF PIPE

蜗轮传动 · 大口径省力

蜗轮传动蝶阀，对夹式，蜗轮机构省力且可微调，适合大口径与需精确调节的 ANSI 管道系统。

核心参数

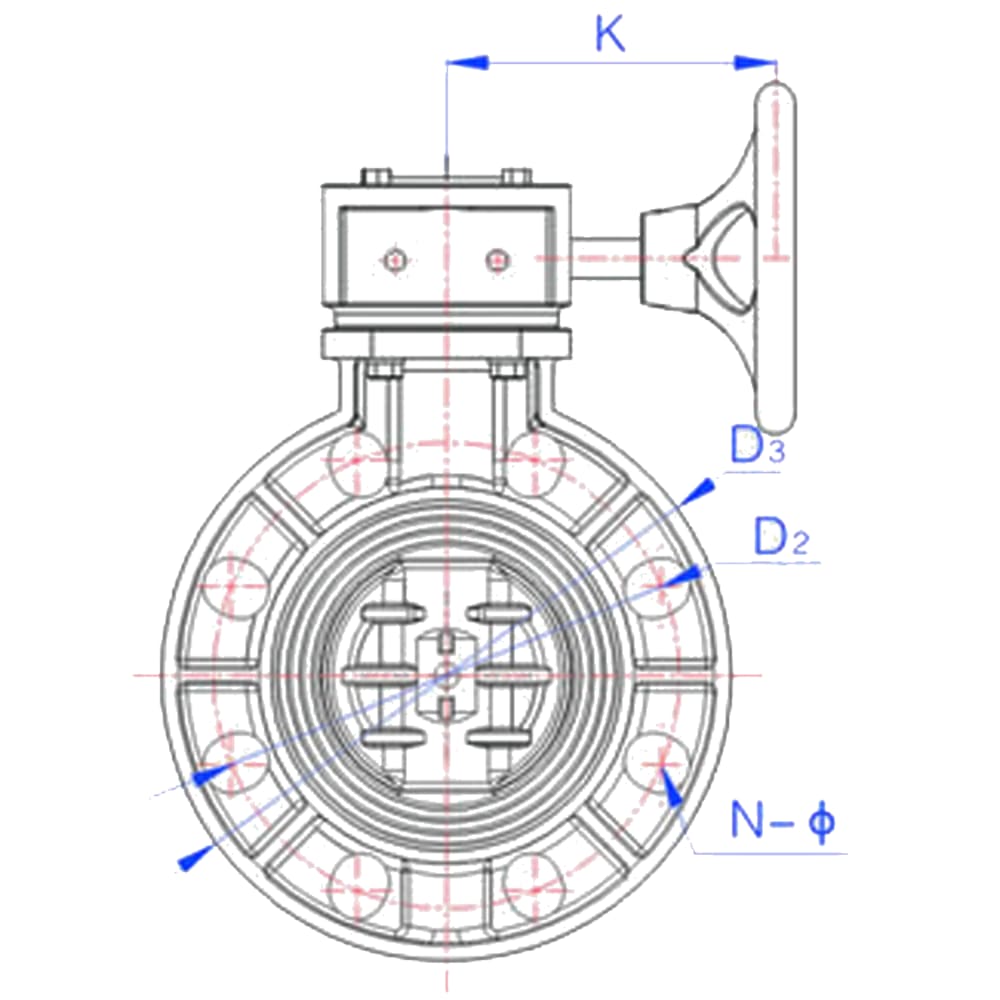

口径 Size	D₁ 阀瓣径	D₂ 法兰外径	D₃ 螺栓孔圆	N-Φ 螺栓孔	L 厚度	H 高度	K 中心距
2"	50	121	165	4-20	43	280	120
2 1/2"	65	140	185	4-20	46	302	120
3"	80	152	200	4-20	49	318	120
4"	99	191	229	8-20	54	355	120
5"	124	216	262	8-20	64	460	200
6"	148	241	290	8-26	70	490	200
8"	198	298	350	8-26	88	552	200
10"	246	362	412	12-26	98	645	220
12"	296	432	487	12-26	108	710	220
14"	328	476	512	12-29	125	750	220
16"	382	540	598	16-29	140	895	280
更多尺寸与规格，请咨询我们的客服或发送邮件至 info@mhf-pipe.cloud

以上尺寸单位均为毫米（mm），仅供参考，实际尺寸以实物为准。

✦

蜗轮传动放大力矩，大口径启闭轻松，并可微调开度。

✦

刻度指示开度，适合需稳定流量控制的工况。

✦

覆盖 2"~16" 口径，适配 ANSI 大口径系统。

管路流量调节大口径管路隔离水处理与循环水化工与腐蚀性介质空调与暖通

MOQ可协商 · 快速交付 · 价格优势10-20%
