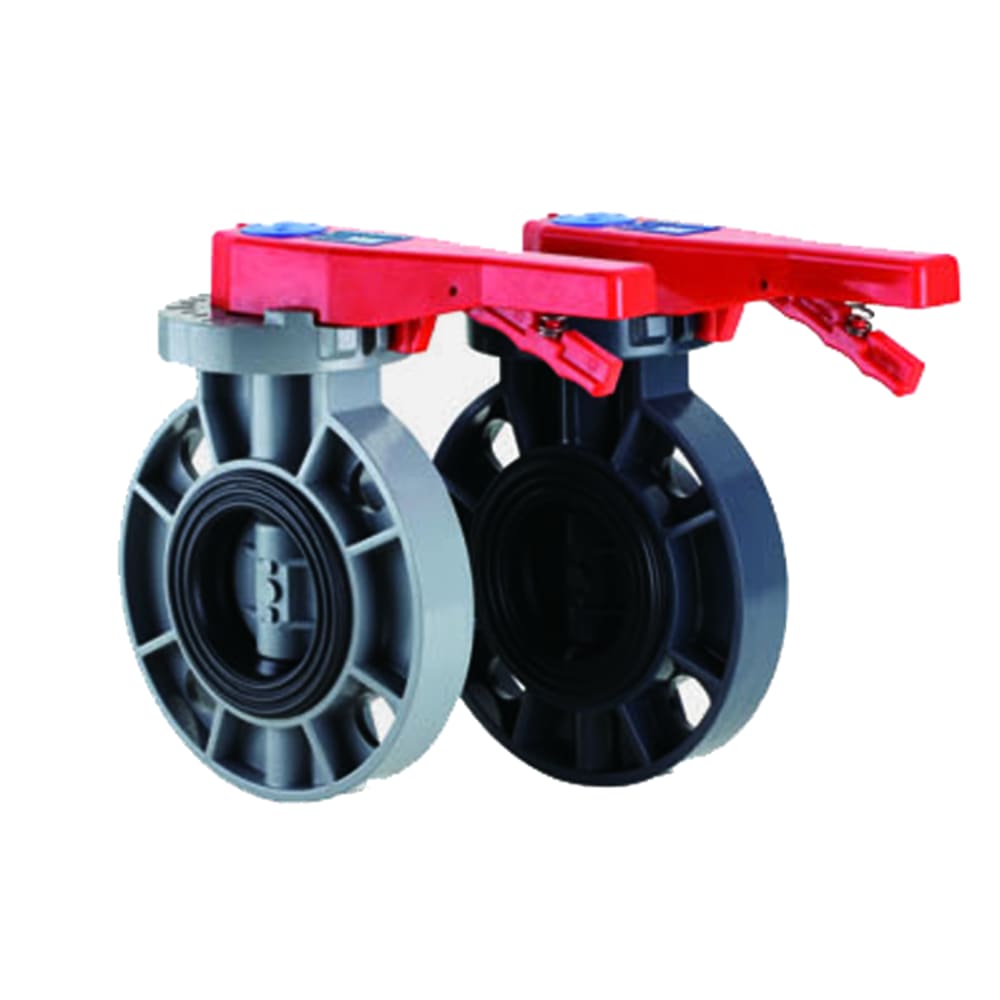

ANSI 手柄式蝶阀（150PSI）

Name: ANSI 手柄式蝶阀（150PSI）
Brand: MHF PIPE

对夹式 · 大口径流量调节

对夹式蝶阀，夹装于ANSI法兰之间，手柄操作，结构紧凑、启闭轻便，适用于大口径管道系统的流量调节与截断。

核心参数

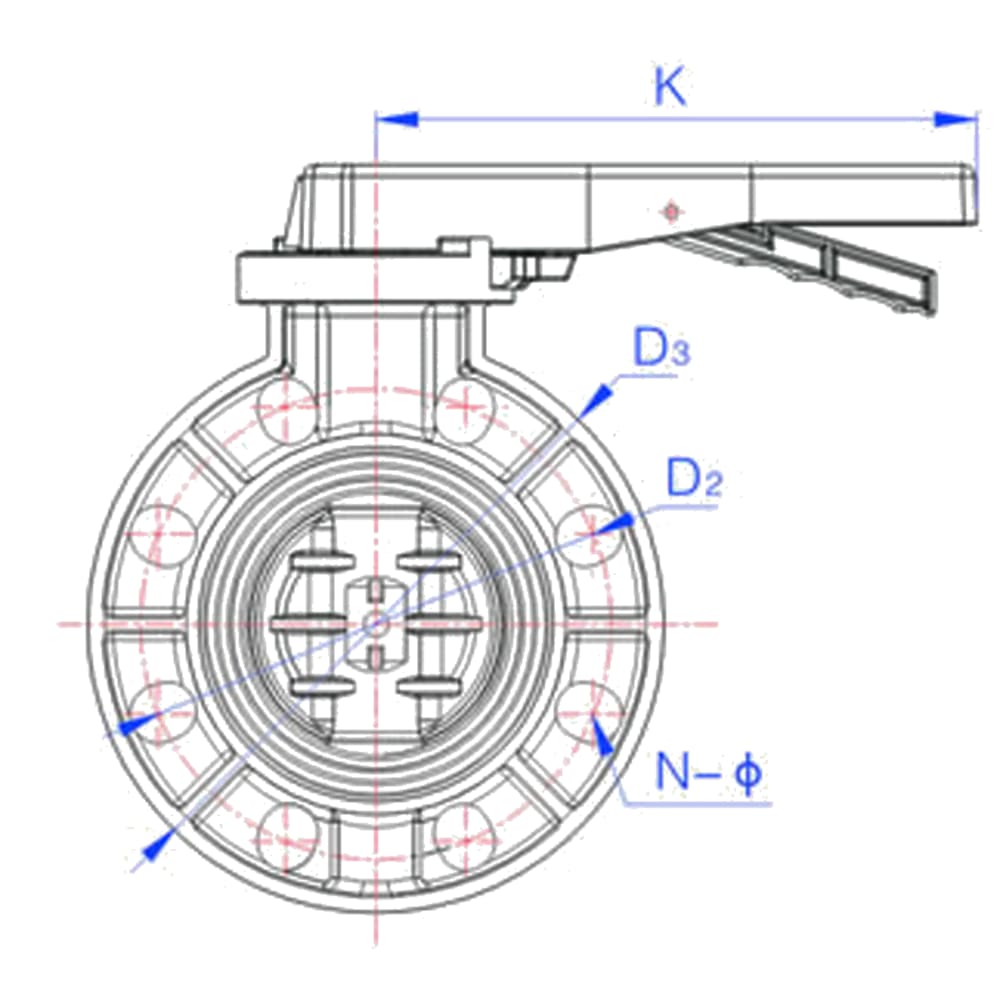

口径 Size	D₁ 阀瓣径	D₂ 法兰外径	D₃ 螺栓孔圆	N-Φ 螺栓孔	L 厚度	H 高度	K 中心距
2"	50	121	165	4-20	43	243	193
2 1/2"	65	140	184	4-20	46	265	193
3"	80	152	200	4-20	49	281	240
4"	94	191	229	8-20	54	316	240
5"	124	216	262	8-20	64	368	315
6"	148	241	290	8-26	70	400	315
8"	198	298	350	8-26	88	465	360
更多尺寸与规格，请咨询我们的客服或发送邮件至 info@mhf-pipe.cloud

以上尺寸单位均为毫米（mm），仅供参考，实际尺寸以实物为准。

✦

体积小、重量轻，夹装于两片法兰之间，占用空间少。

✦

手柄直接操作蝶板，90°快速启闭，调节流量直观。

✦

覆盖 2"~8" 口径，适配 ANSI 管路系统。

管路流量调节大口径管路隔离水处理与循环水化工与腐蚀性介质空调与暖通

MOQ可协商 · 快速交付 · 价格优势10-20%
