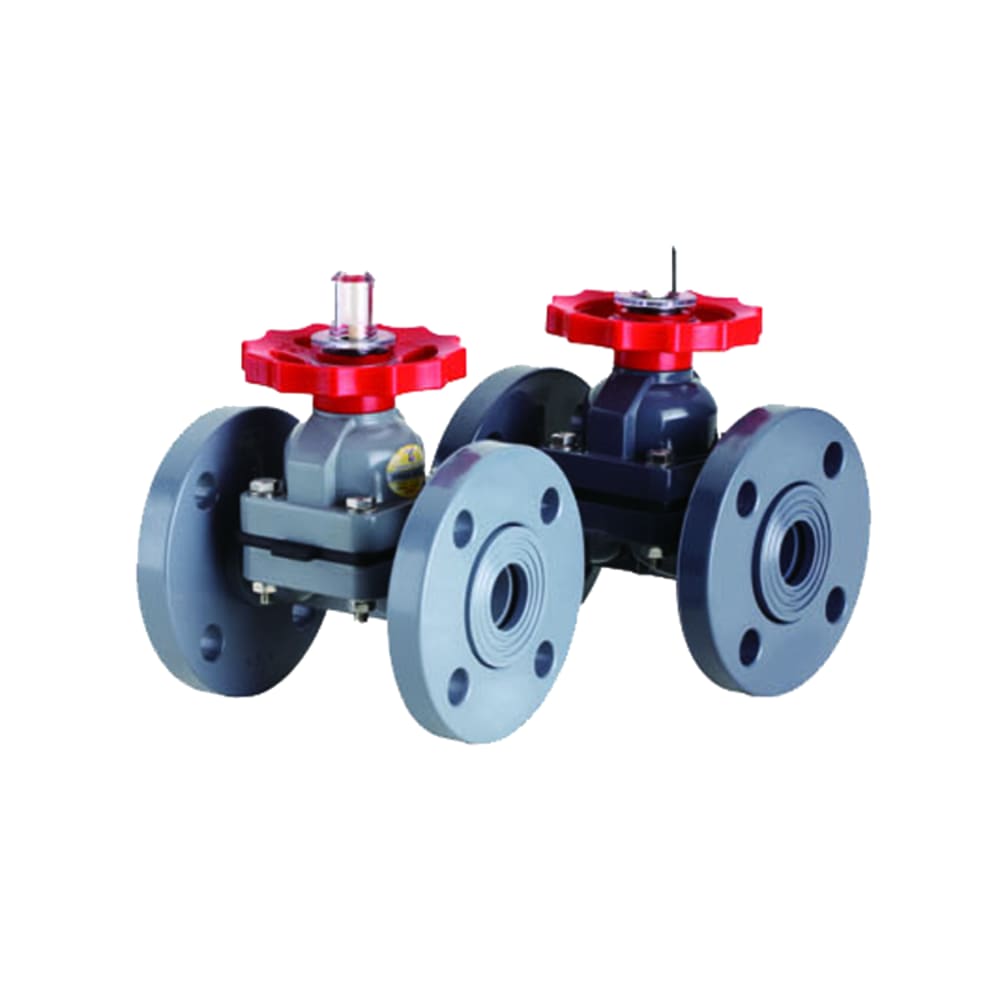

ANSI I型法兰式隔膜阀（150PSI）

Name: ANSI I型法兰式隔膜阀（150PSI）
Brand: MHF PIPE

CPVC / UPVC · 无死角耐腐蚀

采用优质CPVC/UPVC阀体与EPDM/FPM/PTFE膜片，法兰按ANSI Class 150钻孔，隔膜密封结构无阀杆穿越介质腔体、无死角积存，适合强腐蚀、高纯度介质管路。

核心参数

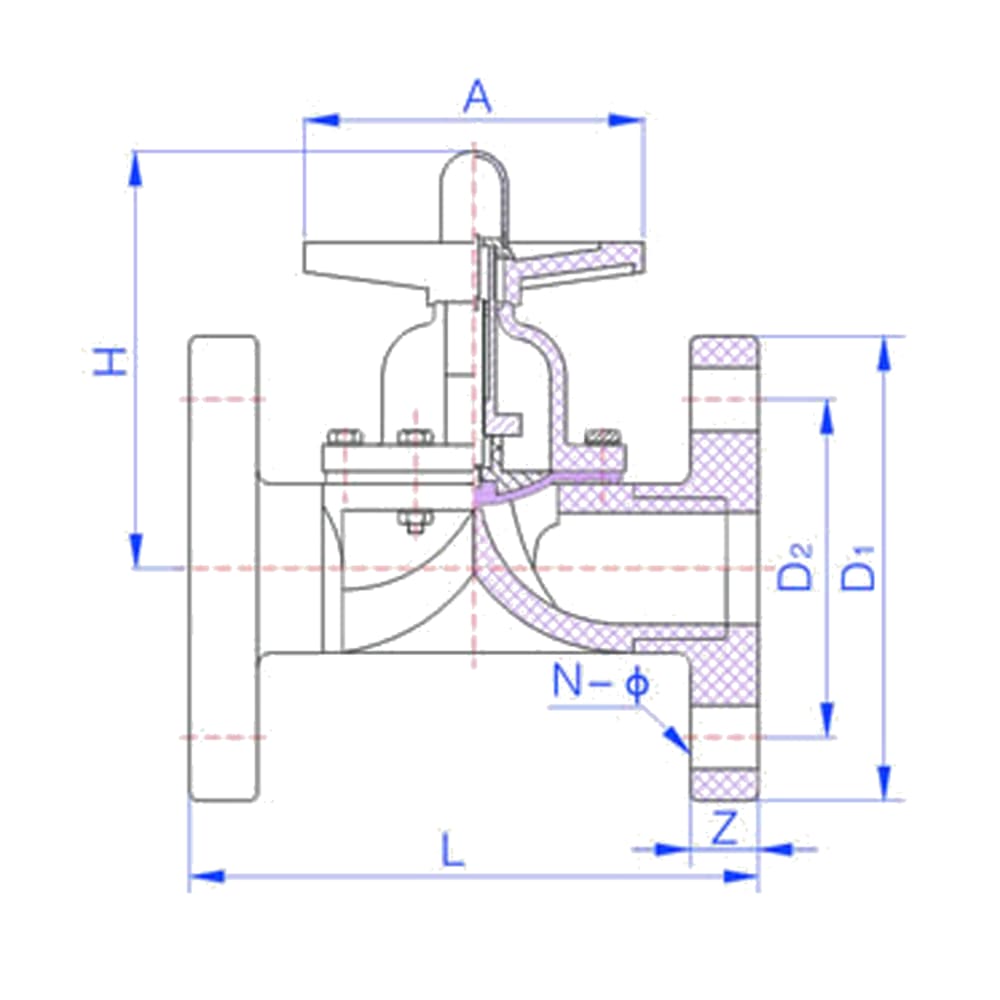

口径 Size	D₁ 法兰外径	D₂ 螺栓孔中心圆	N-Φ 螺栓孔	Z 法兰厚	L 总长	A 中心高	H 手轮高
1/2"	90	60.5	4-16	14	107	81	68
3/4"	100	70	4-16	15	119	81	68
1"	110	79.5	4-16	16	136	94	70
1 1/4"	120	89	4-16	17	161	105	83
1 1/2"	130	98.5	4-16	18	190	112	91
2"	152	120.5	4-18	20	234	133	108
2 1/2"	180	139.7	4-19	22	302	250	145
3"	192	152.4	4-19	24	370	250	145
4"	230	190.5	8-19	26	404	275	169
5"	250	215.9	8-22	22	398	318	420
6"	285	241.3	8-22	32	558	400	465
更多尺寸与规格，请咨询我们的客服或发送邮件至 info@mhf-pipe.cloud

以上尺寸单位均为毫米（mm），仅供参考，实际尺寸以实物为准。

✦

隔膜密封，阀杆不接触介质，腔体内无死角积存，避免污染与残留。

✦

阀体与过流部件采用CPVC/UPVC，耐受多种酸碱与化学介质。

✦

依介质特性可选EPDM、FPM或PTFE膜片，适配不同工况。

强腐蚀介质管路高纯度与洁净介质酸碱输送精细化工与制药计量与流量控制
