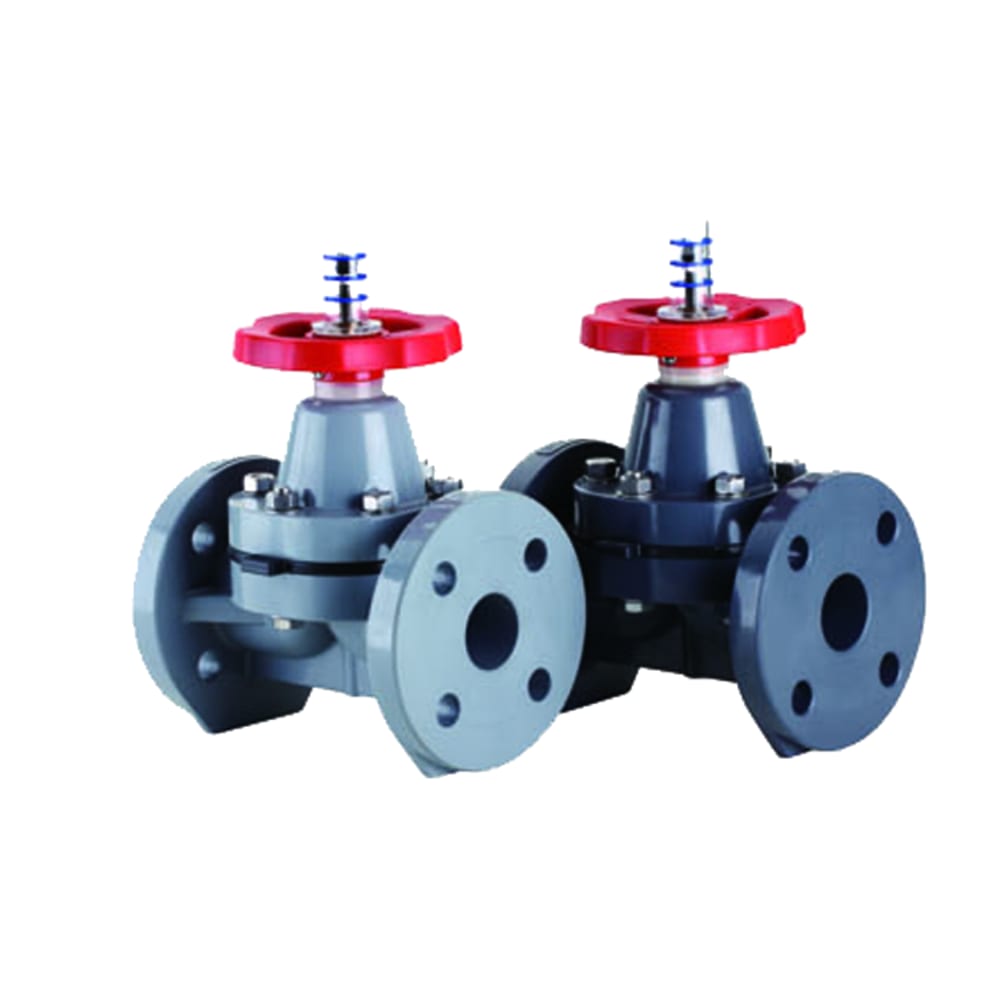

ANSI II型法兰式隔膜阀（150PSI）

Name: ANSI II型法兰式隔膜阀（150PSI）
Brand: MHF PIPE

多材质 · 无死角耐腐蚀

在I型基础上扩展材质选项（CPVC/UPVC/PVDF/透明UPVC/PPH/GFPP），法兰按ANSI Class 150钻孔，隔膜密封无死角，适用于更广泛的腐蚀与纯水工况。

核心参数

阀体材质	CPVC / UPVC / PVDF / 透明UPVC / PPH / GFPP
膜片	EPDM / FPM / PTFE
压力等级	150 PSI (ANSI Class 150)
连接方式	ANSI 法兰
规格范围	1/2" ~ 4"
适用温度	依材质不同，请咨询客服

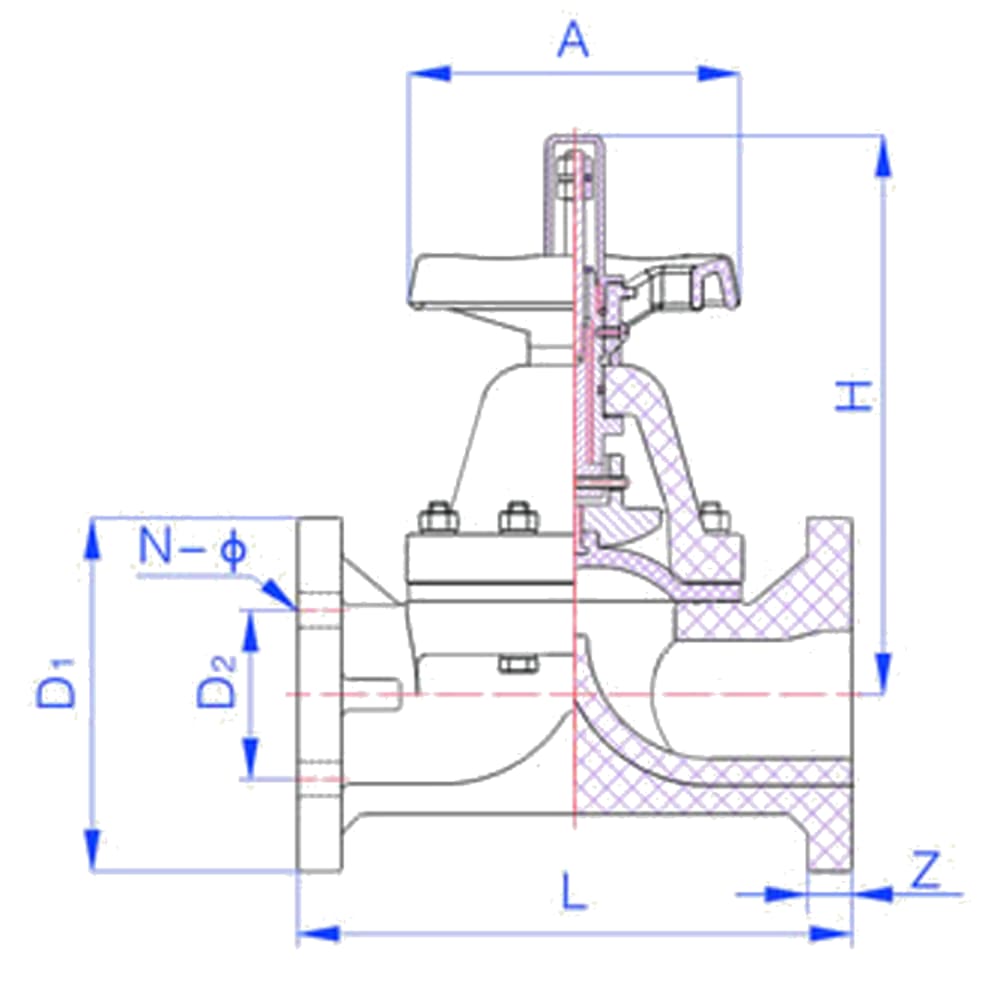

口径 Size	D₁ 法兰外径	D₂ 螺栓孔中心圆	N-Φ 螺栓孔	Z 法兰厚	L 总长	A 中心高	H 手轮高
1/2"	95	60.5	4-16	16	130	75	125
3/4"	105	70	4-16	18	150	75	140
1"	115	79.5	4-16	18	160	90	150
1 1/2"	150	98.5	4-16	20	200	125	210
2"	165	120.5	4-19	23	230	150	230
2 1/2"	185	139.7	4-19	23	290	180	290
3"	200	152.4	8-19	25	310	210	325
4"	220	190.5	8-19	25	350	260	400
更多尺寸与规格，请咨询我们的客服或发送邮件至 info@mhf-pipe.cloud

以上尺寸单位均为毫米（mm），仅供参考，实际尺寸以实物为准。

✦

阀体可在CPVC/UPVC/PVDF/透明UPVC/PPH/GFPP间选择，匹配不同介质与预算。

✦

隔膜密封结构，阀杆不穿越介质腔体，适合高纯度与卫生级管路。

✦

依介质选配膜片与阀体材质，耐受多种强腐蚀流体。

强腐蚀介质管路高纯度与洁净介质酸碱输送精细化工与制药计量与流量控制

MOQ可协商 · 快速交付 · 价格优势10-20%
