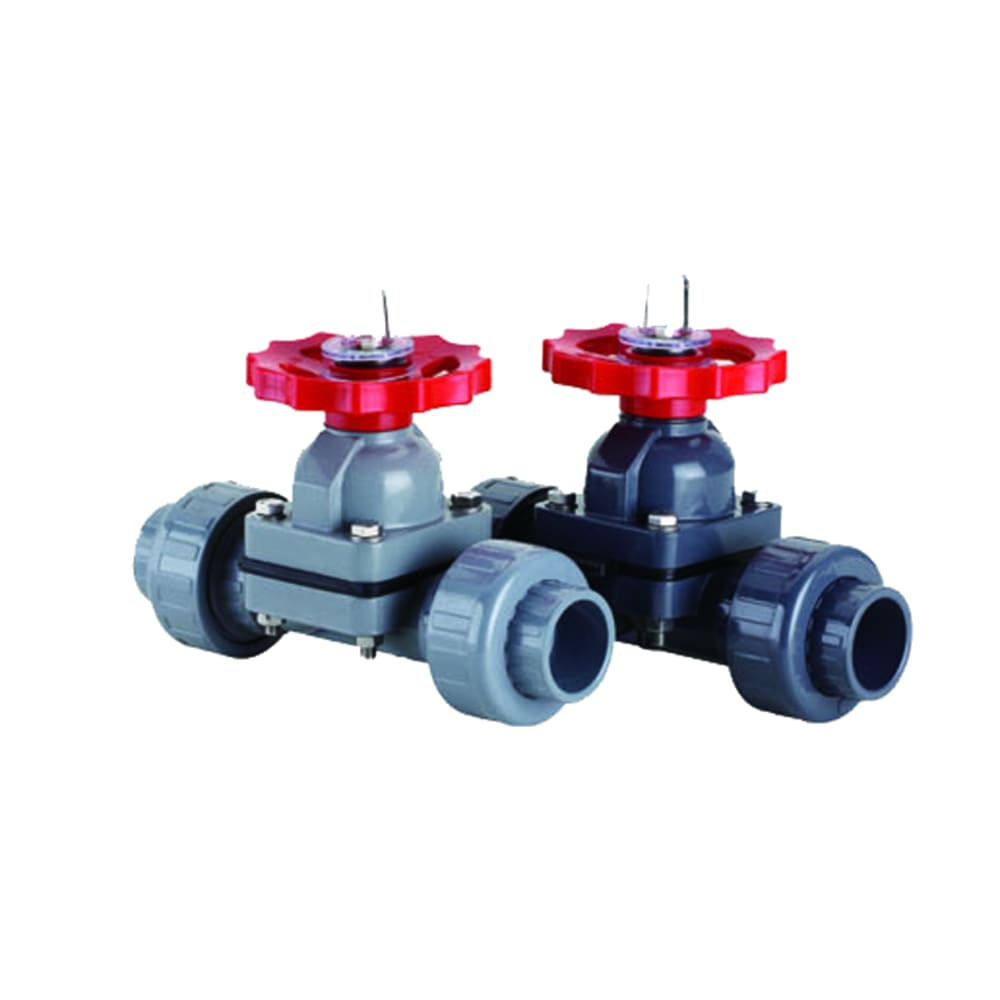

ANSI 活接式隔膜阀（150PSI）

Name: ANSI 活接式隔膜阀（150PSI）
Brand: MHF PIPE

活接可拆装 · 无死角

两端由令（活接）设计，便于现场快速拆装与维护；隔膜密封无死角，适合强腐蚀介质，但不适合含颗粒磨损性介质。

核心参数

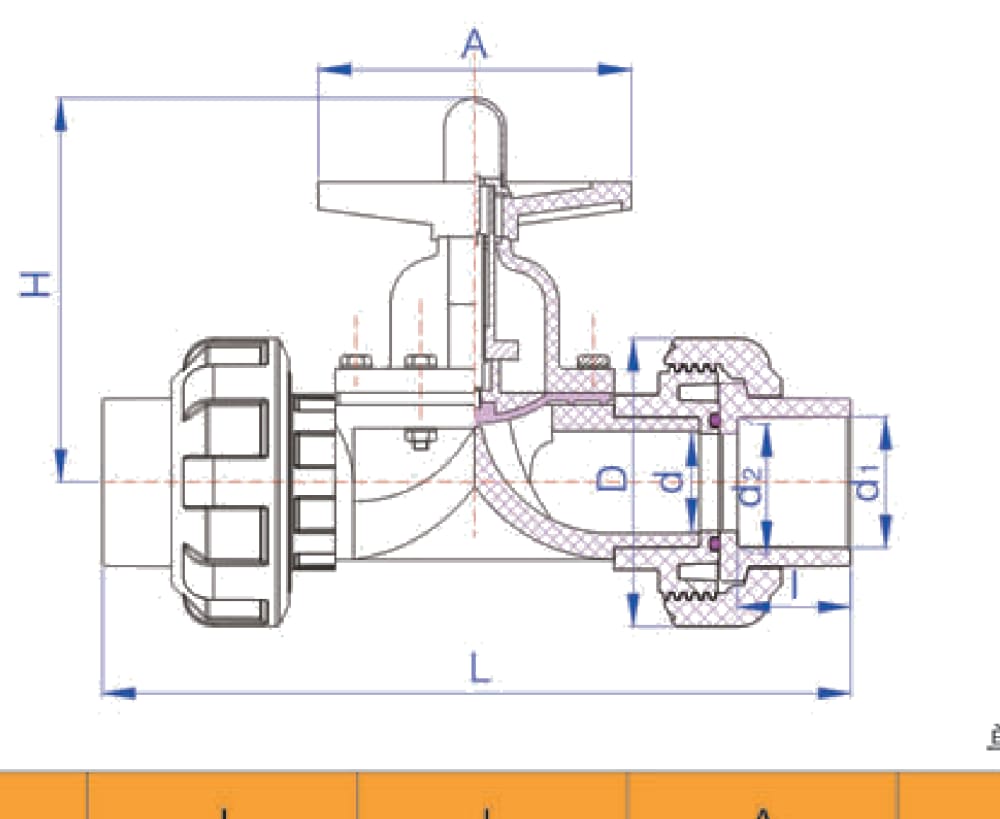

口径 Size	D 外径	d 内径	d₁ 承口径	d₂ 插口径	l 承插深	L 总长
1/2"	54	15	21.54	21.23	23	165
3/4"	63	20	26.87	26.57	26	182
1"	74	25	33.65	33.27	29	208
1 1/4"	84.5	32	42.42	42.04	32	240
1 1/2"	98	40	48.56	48.11	35	282
2"	118	50	60.63	60.17	38.5	325
2 1/2"	150	63	73.38	72.85	47	416
3"	169	75	89.31	88.70	51	504
4"	211	96.5	114.76	114.1	61	580
更多尺寸与规格，请咨询我们的客服或发送邮件至 info@mhf-pipe.cloud

以上尺寸单位均为毫米（mm），仅供参考，实际尺寸以实物为准。

✦

两端由令结构，无需焊接，现场可快速拆装与更换膜片。

✦

隔膜密封，阀杆不接触介质，适合高纯度与强腐蚀管路。

✦

CPVC/UPVC阀体配EPDM/FPM/PTFE膜片，耐受多种化学介质。

强腐蚀介质管路高纯度与洁净介质酸碱输送精细化工与制药计量与流量控制
