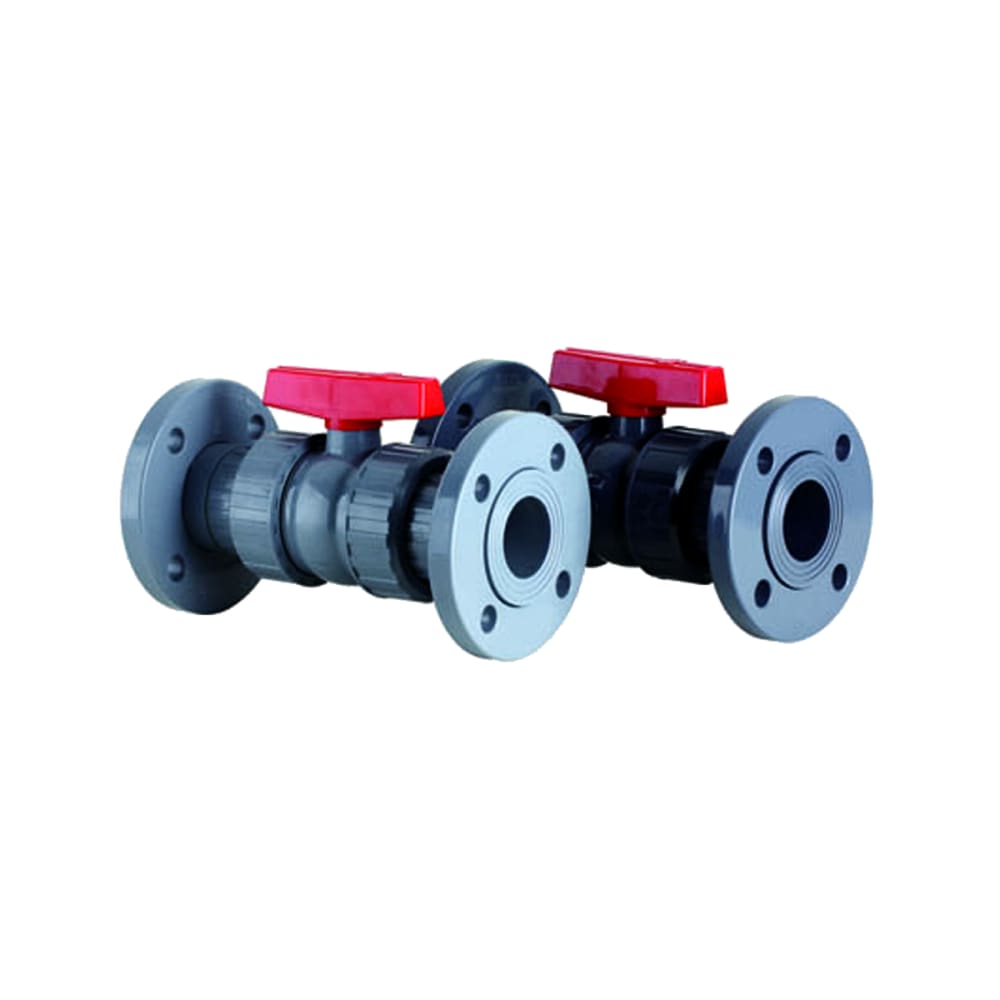

法兰式球阀（Q41F-10S 型）

Name: 法兰式球阀（Q41F-10S 型）
Brand: MHF PIPE

CPVC / UPVC · PN10 · 法兰连接

国标 Q41F-10S 型塑料法兰式球阀，公称压力 1.0MPa（PN10），阀体材质可选 CPVC / UPVC；球阀直通流道、启闭迅速、密封可靠，配 EPDM 或 FPM（氟橡胶/Viton）密封圈，适用于腐蚀性介质管路的通断与隔离。

核心参数

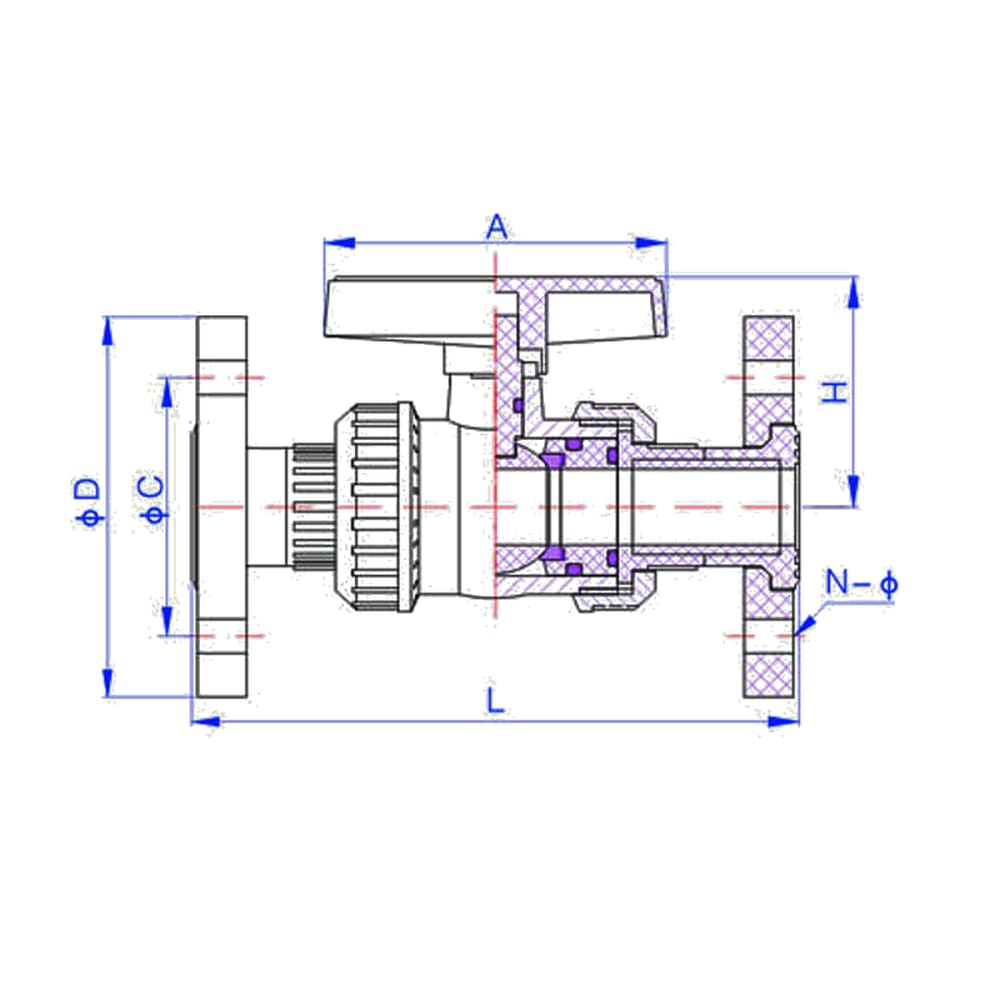

公称通径 DN	dn (mm)	L 面距 (mm)	A (mm)	H 高度 (mm)	φC 孔中心圆	φD 外径	N-φ 螺栓孔
15	20	150	64	50	65	95	4-φ14
20	25	168	90	57	75	105	4-φ14
25	32	197	100	67	85	115	4-φ14
32	40	222	110	74	100	140	4-φ18
40	50	243	114	89	110	150	4-φ18
50	63	292	140	100	125	165	4-φ18
65	75	315	140	107	145	185	4-φ18
80	90	383	200	130	160	200	8-φ18
100	110	491	299	180	180	220	8-φ18
更多尺寸与规格，请咨询我们的客服或发送邮件至 info@mhf-pipe.cloud

以上尺寸单位均为毫米（mm），仅供参考，实际尺寸以实物为准。

✦

球阀为直通流道，压损低，适合频繁启断与流量调节。

✦

法兰连接可与法兰球阀、隔膜阀、过滤器直接对接，无需转换。

✦

CPVC 可耐至 95°C 强腐蚀工况，UPVC 适用于 60°C 以下常温管路。

管路通断与隔离腐蚀性介质输送水处理与水厂泵站与压力调节精细化工与制药
