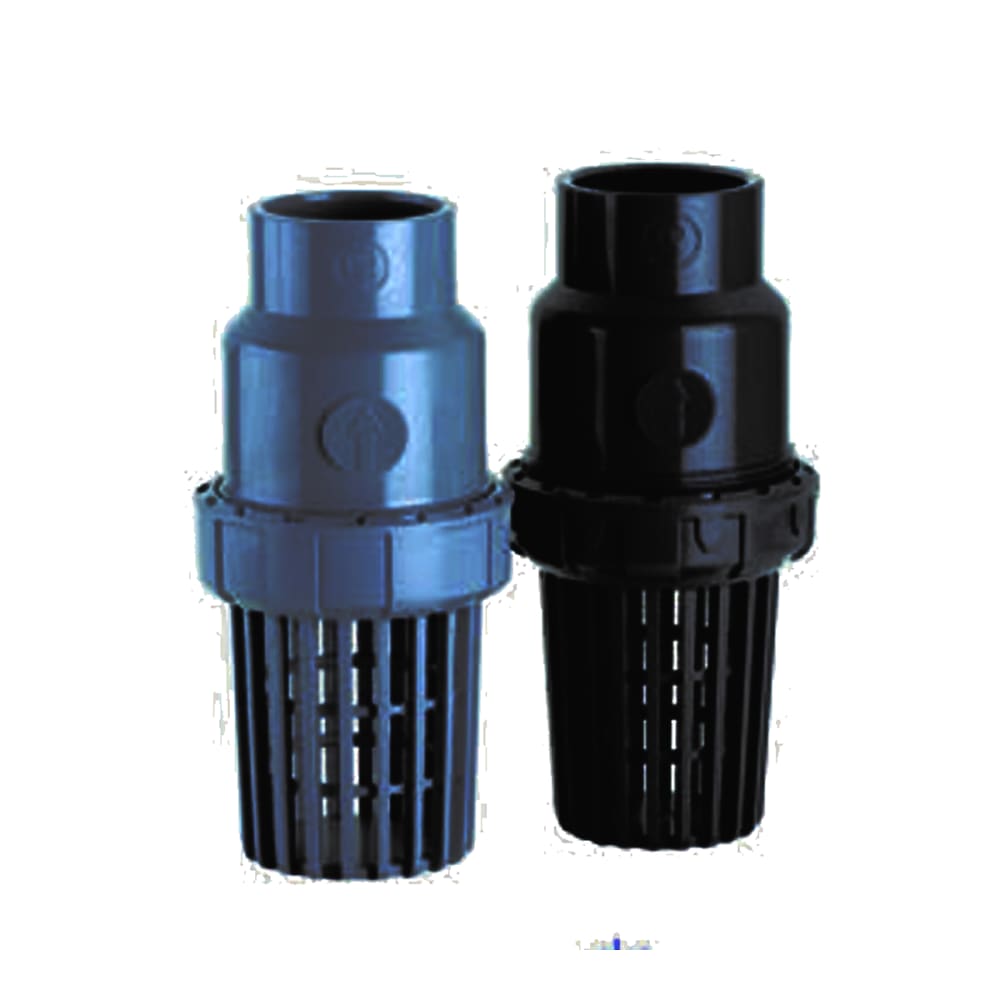

底阀（带滤网）

Name: 底阀（带滤网）
Brand: MHF PIPE

CPVC / UPVC · PN10 · 泵吸入管防回流

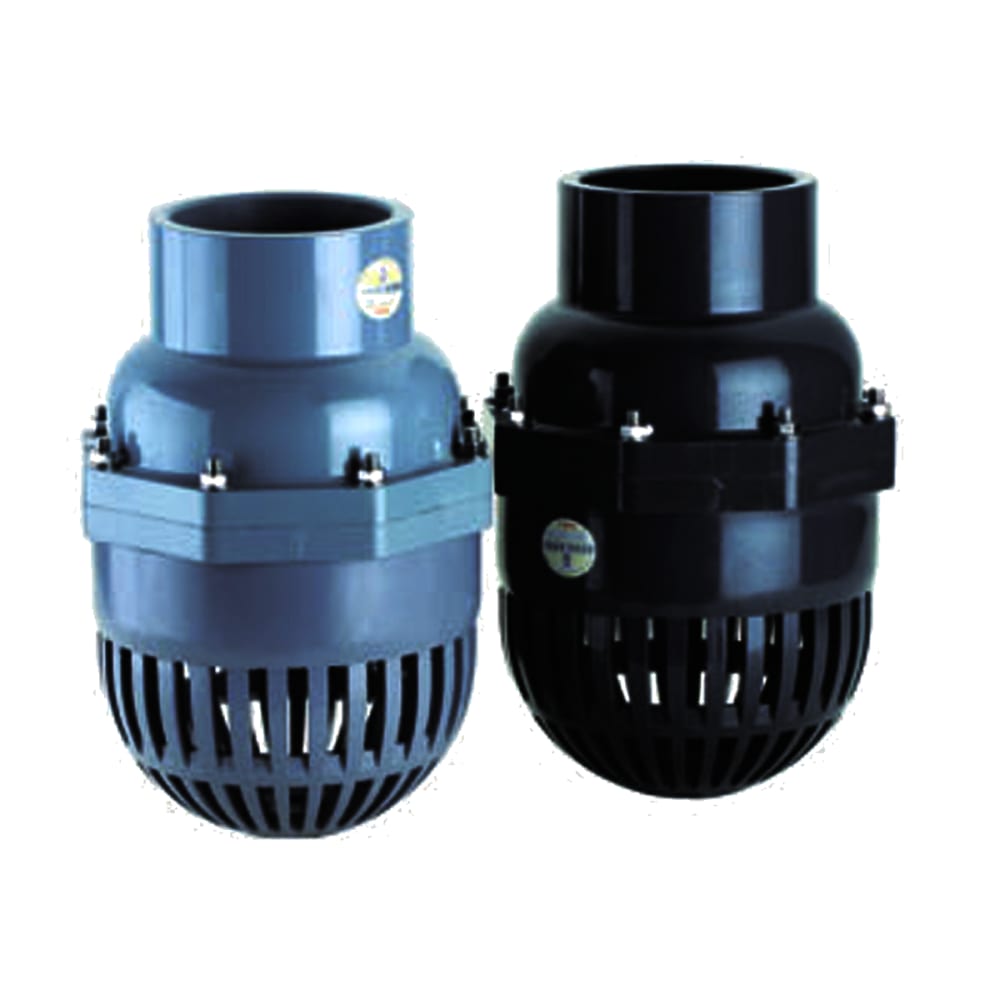

国标 H62X-10S 型塑料底阀，公称压力 1.0MPa（PN10），承插连接、安装于泵吸入管底端；内置滤网拦截井水与储槽中的杂质，防止介质回流与泵体损坏，规格 DN15~DN150。

核心参数

公称通径 DN	dn (mm)	D (mm)	L 总长 (mm)	l 承插深 (mm)
15	20	54	109	23
20	25	63	137.5	26
25	32	73.5	153	29
32	40	84.5	181.5	33
40	50	98	204	35.5
50	63	119	239	38.5
65	75	165	235.5	47
80	90	172	256	53
100	110	250	348	84
125	140	265	410	85
150	160	290	445	86.5
更多尺寸与规格，请咨询我们的客服或发送邮件至 info@mhf-pipe.cloud

以上尺寸单位均为毫米（mm），仅供参考，实际尺寸以实物为准。

✦

底部滤网拦截井水、储槽中的杂质与颗粒，保护泵叶轮。

✦

泵停机时阻止介质回流，减少管路失压与重新灌泵时间。

✦

管侧承插粘接，配合胶粘剂即可完成安装，密封可靠。

水井与地下水取水储槽与罐体吸液循环水与冷却系统污水与提升泵站化工与水处理泵组
