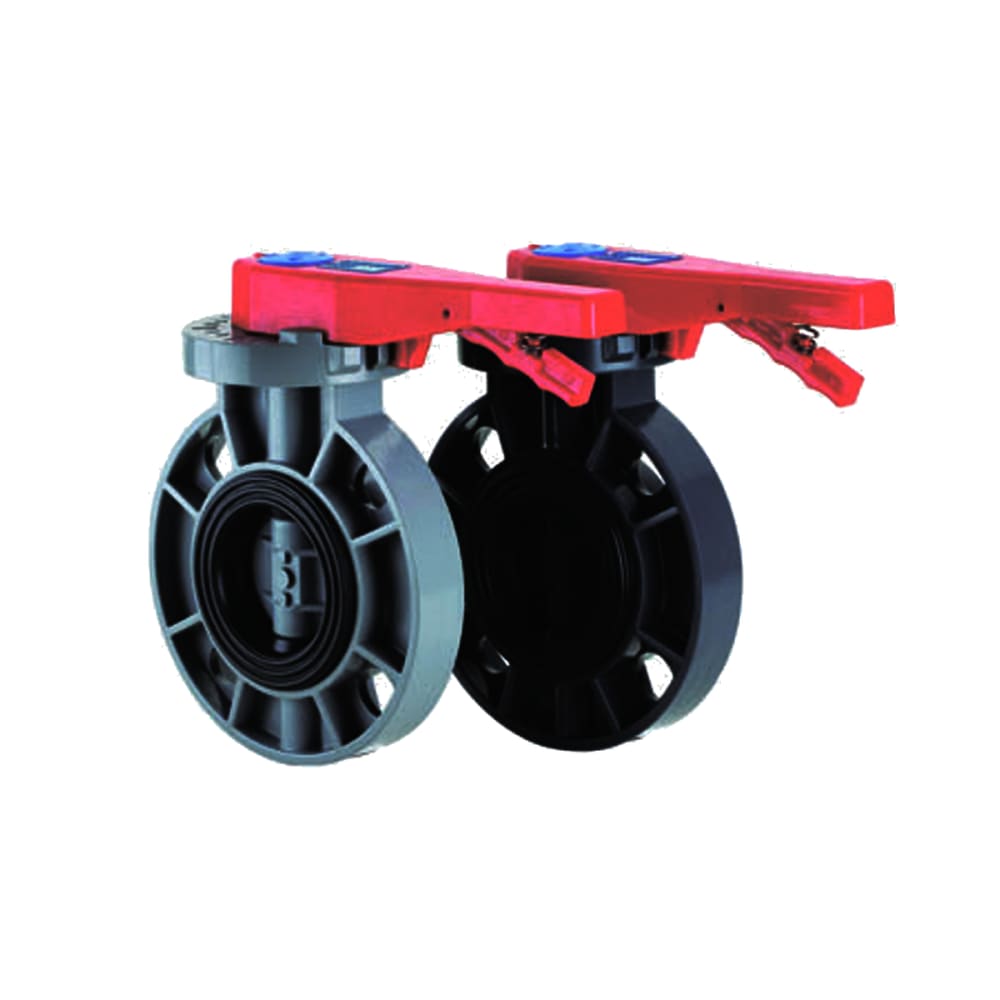

蝶阀（手动/气动/电动）

Name: 蝶阀（手动/气动/电动）
Brand: MHF PIPE

对夹式 · 大口径流量调节

对夹式蝶阀，结构紧凑，操作轻便，流量调节性能好，支持手动、气动、电动驱动，适用于大口径管道系统。

核心参数

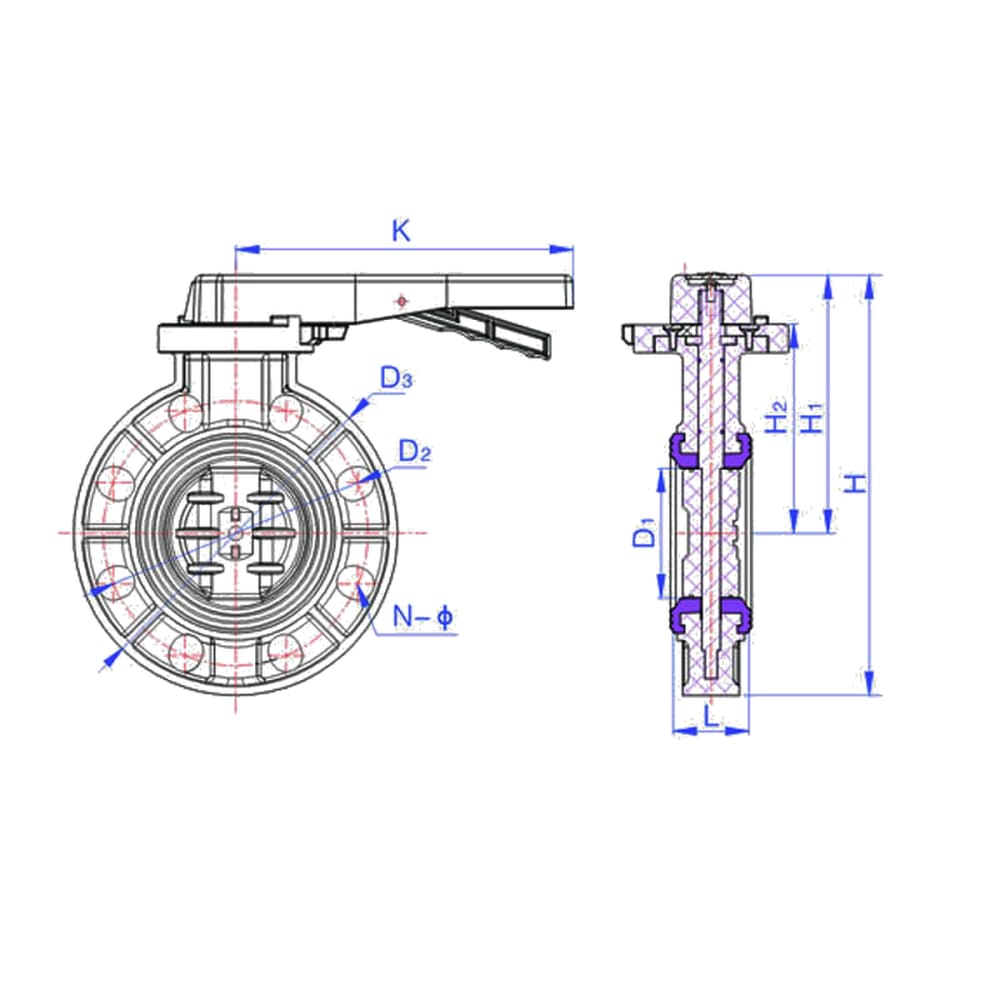

公称通径 DN	D₁ 阀体内径	D₂ 法兰中径	D₃ 法兰外径	H 总高	H₁ 阀体高	H₂ 阀杆高	K 手柄长	L 厚度	N-φ 螺栓孔
50	50	125	165	243	161	115	193	43	4-φ20
65	65	145	184	265	173	128	193	46	4-φ20
80	80	160	200	281	181	135	240	49	8-φ20
100	99	180	220	316	202	156	240	54	8-φ20
125	124	210	262	368	237	177	315	64	8-φ20
150	148	240	290	400	255	193	315	70	8-φ20
200	198	295	350	465	290	229	360	88	8-φ26
更多尺寸与规格，请咨询我们的客服或发送邮件至 info@mhf-pipe.cloud

以上尺寸单位均为毫米（mm），仅供参考，实际尺寸以实物为准。

✦

体积小、重量轻，占用空间少，适合狭窄安装环境。

✦

蝶板角度可调，实现流量的精确控制。

✦

可选气动/电动执行器，接入DCS/PLC自动化控制系统。

水处理化工管线循环水系统
