美标 ANSI + 国标 GB ANSI / GBCPVC/UPVC全系列

弯头 · 三通 · 法兰 · 异径

管件系列（ANSI / GB）

Name: 管件系列（ANSI / GB）
Brand: MHF PIPE

弯头 · 三通 · 法兰 · 异径

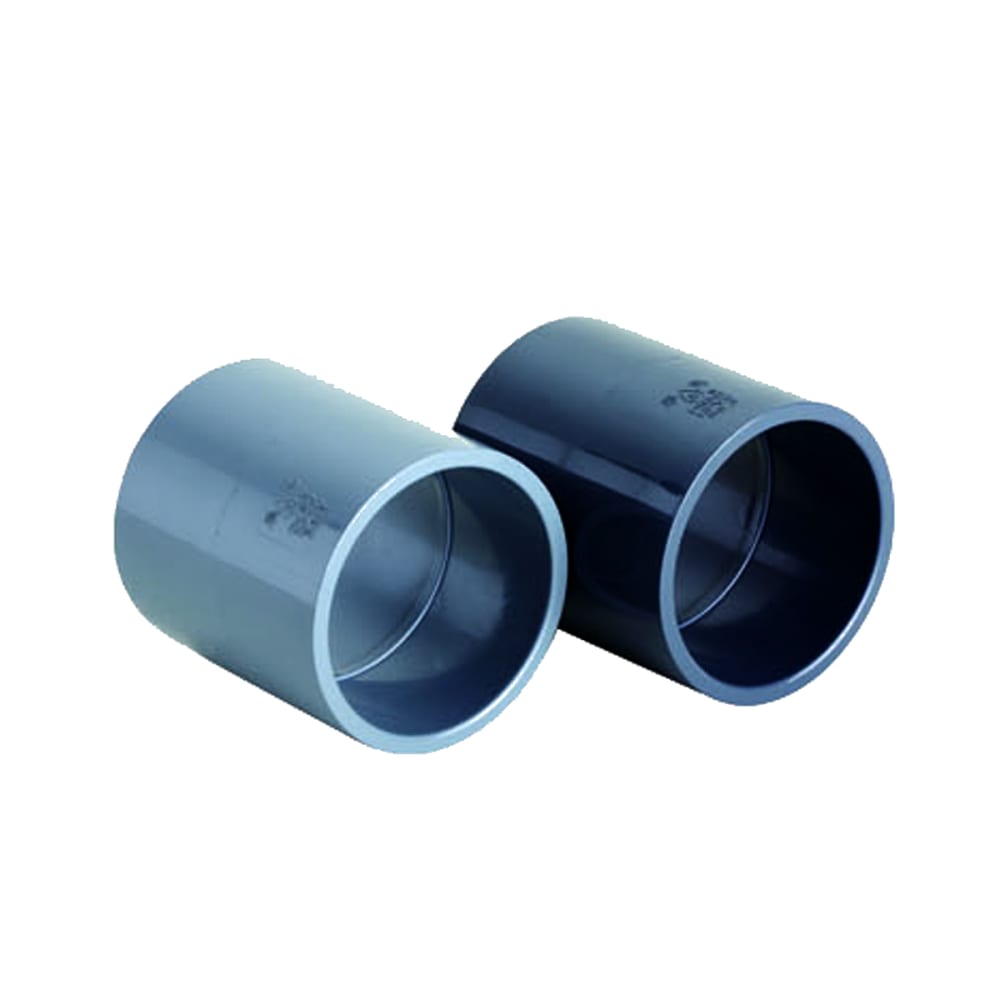

CPVC/UPVC全系列管件，弯头、三通、法兰、直接、异径管等规格齐全，注塑成型配合紧密，ANSI/GB双标准覆盖。

核心参数

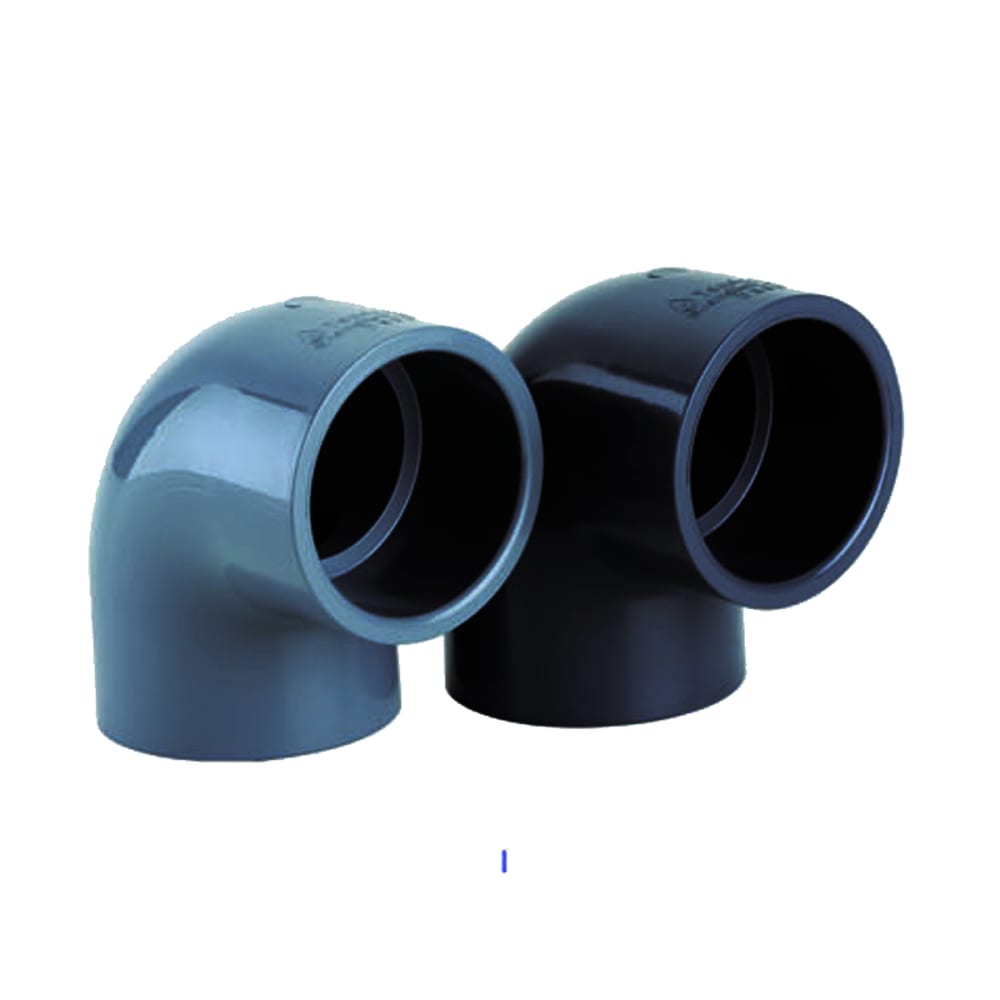

公称通径 DN	公称外径 dn	外径 D (UPVC)	外径 D (CPVC)	中心至端面 L (UPVC)	中心至端面 L (CPVC)	承插深度 l
15	20	25.5	26	27	28	16
20	25	32	32	32.5	33.5	18.5
25	32	39.5	40	39.5	41	22
32	40	48	49	47.5	49.5	26
40	50	59	60	58	59.5	31
50	63	73.5	75	71	73	37.5
65	75	88.5	87.5	84.5	85.5	43.5
80	90	105	104.5	100	101	51
100	110	127	127.5	120	122	61
更多尺寸与规格，请咨询我们的客服或发送邮件至 info@mhf-pipe.cloud

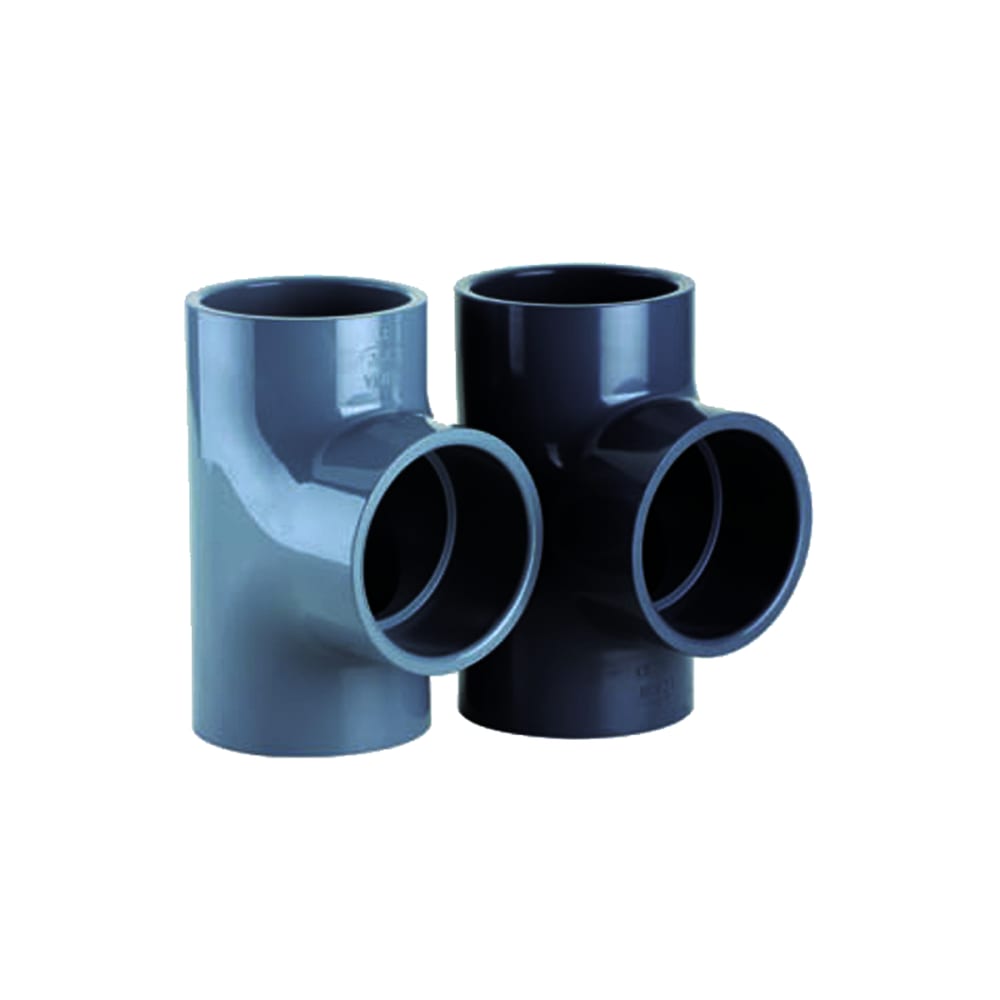

公称通径 DN	公称外径 dn	外径 D (UPVC)	外径 D (CPVC)	中心至端面 L (UPVC)	中心至端面 L (CPVC)	承插深度 l
15	20	25.5	26	27	28	16
20	25	32	32	32.5	33.5	18.5
25	32	39.5	40	39.5	41	22
32	40	48	49	47.5	49.5	26
40	50	59	60	58	59.5	31
50	63	73.5	75	71	73	37.5
65	75	86.5	87.5	85	88.5	43.5
80	90	105	104.5	100.5	101	51
100	110	127	127.5	120.5	122	61
更多尺寸与规格，请咨询我们的客服或发送邮件至 info@mhf-pipe.cloud

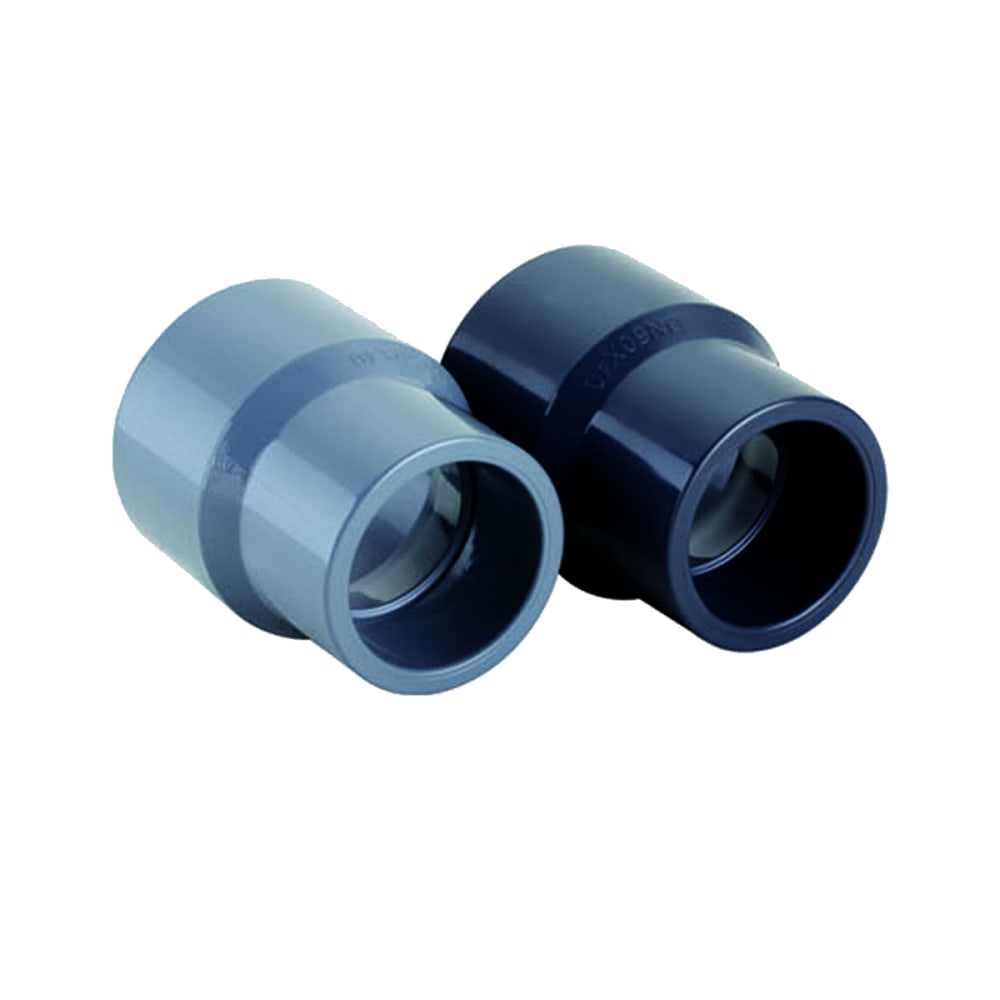

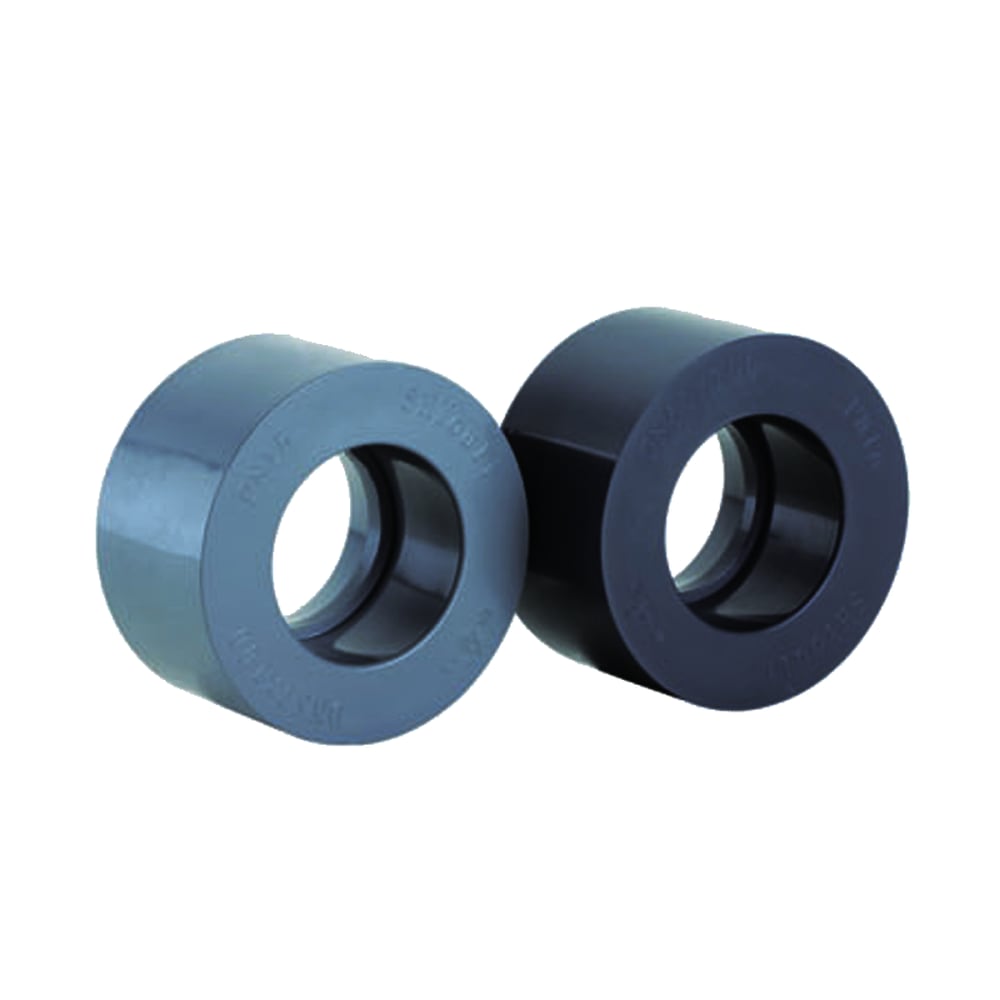

变径 DN	大端外径 dn₁	小端外径 dn₂	大端外径 D₁	小端外径 D₂	大端承插 l₁ (UPVC)	大端承插 l₁ (CPVC)	小端承插 l₂
20×15	25	20	32	25.5	18.5	19	16
25×20	32	25	39.5	32	22	22	18.5
32×25	40	32	48	39.5	26	26	26
40×32	50	40	59	48	31	31	26
50×25	63	32	73.5	40.5	37.5	39	22
50×40	63	50	73.5	59	37.5	37.5	31
65×50	75	63	90	75	44	44	38
80×50	90	63	107	79.5	52	52	39
80×65	90	75	105	90	51	51	43.5
100×50	110	63	128.5	79.5	62	62	39
100×80	110	90	128	105	61	61	51
更多尺寸与规格，请咨询我们的客服或发送邮件至 info@mhf-pipe.cloud

以上尺寸单位均为毫米（mm），仅供参考，实际尺寸以实物为准。

✦

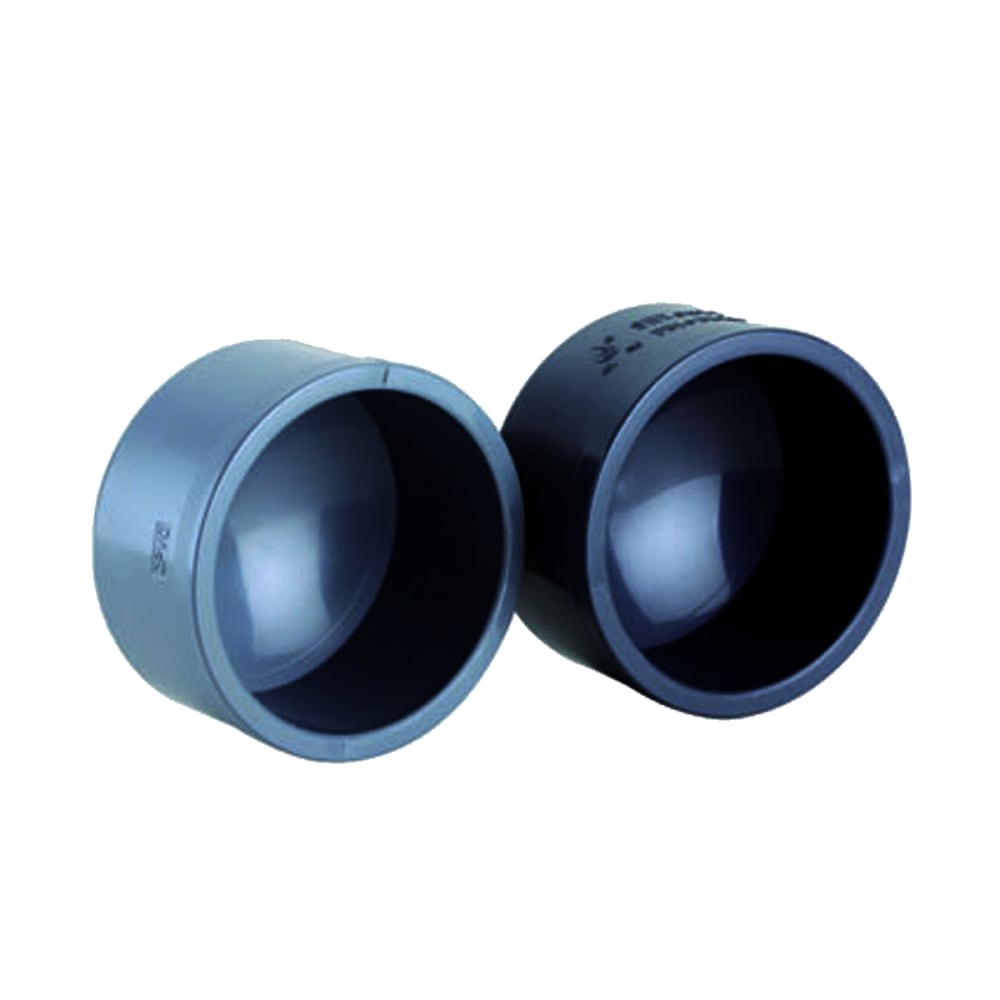

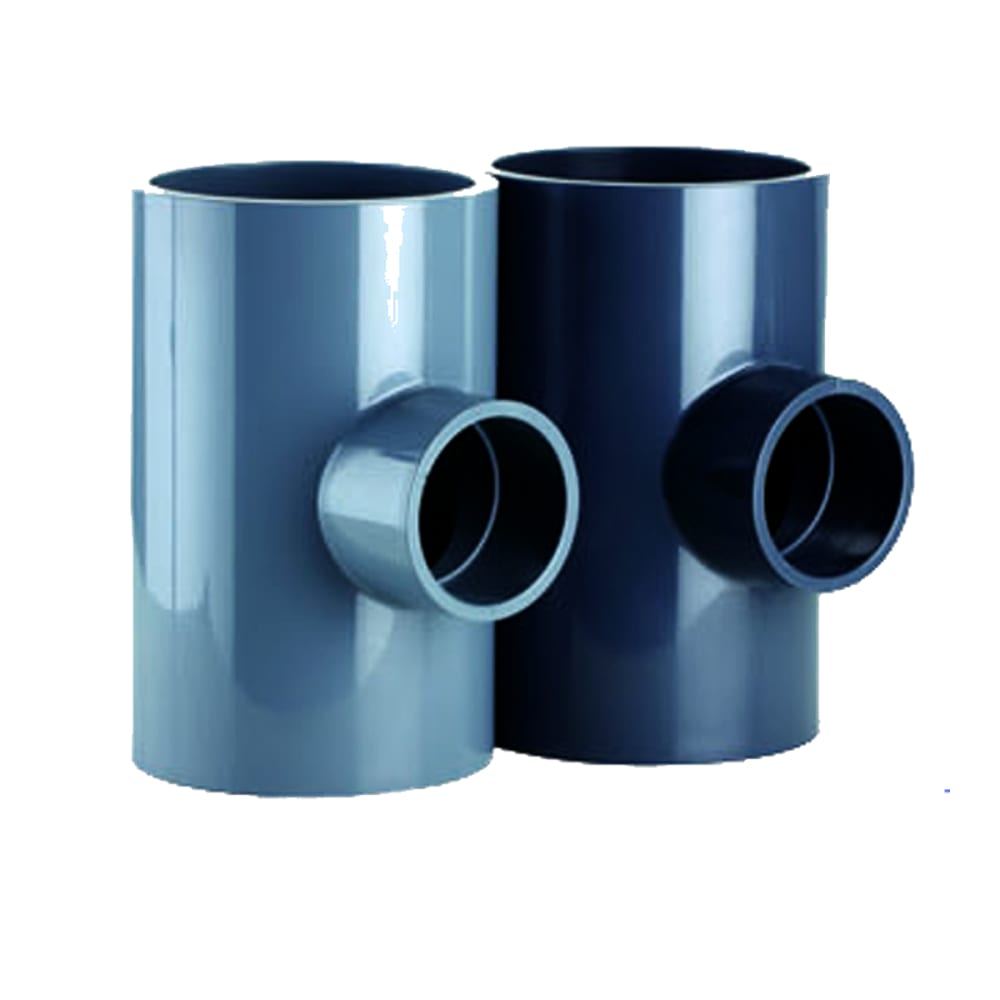

覆盖45°/90°弯头、等径/异径三通、法兰、管帽等全系列。

✦

承插口配合精度高，胶粘后密封可靠，不渗漏。

✦

ANSI美标与GB国标并行供应，匹配不同项目规范。

工业管道分支管道变径系统配套连接

MOQ可协商 · 快速交付 · 价格优势10-20%
