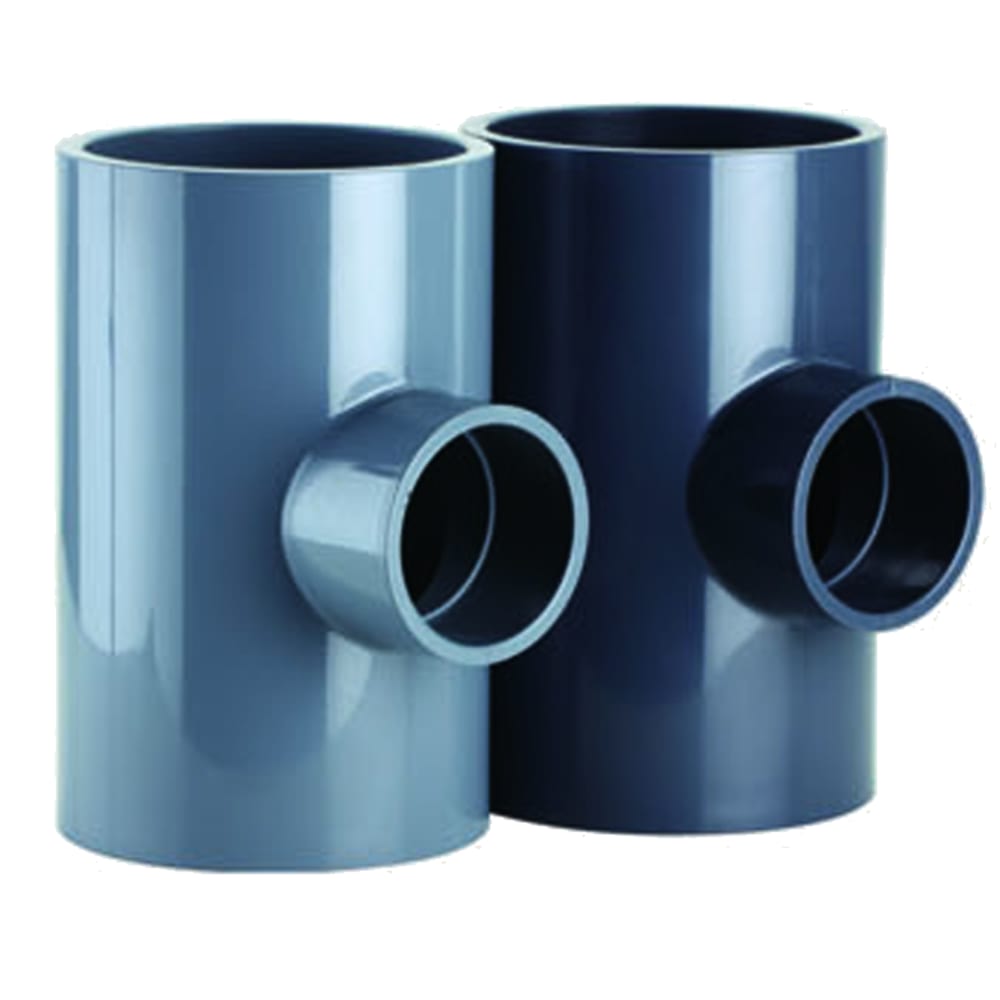

SCH80 异径三通

Name: SCH80 异径三通
Brand: MHF PIPE

带变径分支 · 承插

SCH80 加厚壁异径三通，承插连接，主管等径、支管变径，用于 ANSI SCH80 管路的带变径分支。

核心参数

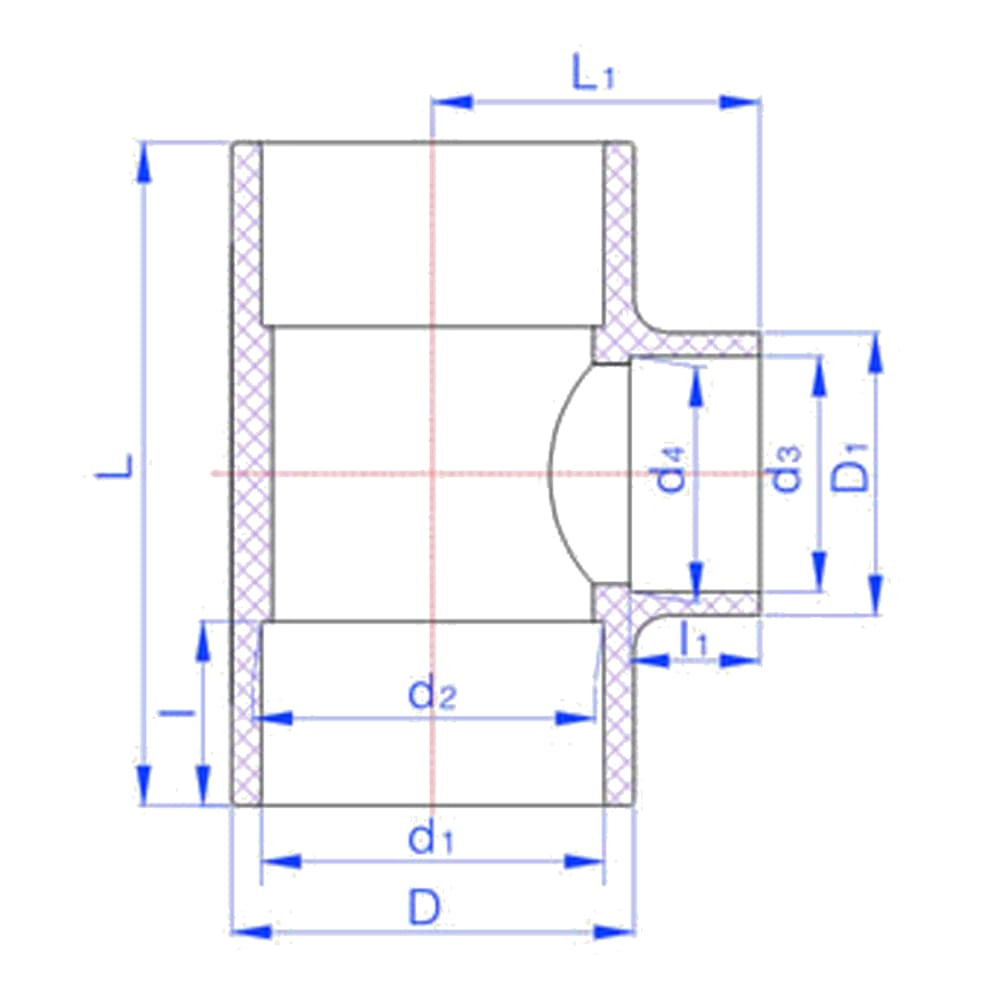

规格 Size	D 端外径	D₁ 支管端外径	l 端承插深	l₁ 支管承插深	L 端总长	L₁ 支管总长
3/4"×1/2"	35	29.5	27	24	80	42.5
1"×1/2"	43	30	30	24	86	43
1"×3/4"	43	35	30	27	91	46
1 1/4"×1"	53	43	34	30	107	54
1 1/2"×1"	59	43	37	30	123	57
2"×1"	72	43	40	30	121	63.5
2"×1 1/2"	72	59	40	37	136	70.5
3"×2"	105	72	50	40	182	87
4"×2"	132	75	60	40	187	99
4"×3"	132	105	60	50	217	110.5
6"×4"	191	135	80	60	288	151
8"×4"	246	135	105	60	395	176
更多尺寸与规格，请咨询我们的客服或发送邮件至 info@mhf-pipe.cloud

以上尺寸单位均为毫米（mm），仅供参考，实际尺寸以实物为准。

✦

按 ANSI 尺寸生产，与美标管材、阀门配套无缝。

✦

Schedule 80加厚壁，强度与耐压优于薄壁系列。

✦

主管等径、支管变径，满足分支口径过渡需求。

管路连接与分支化工与腐蚀性介质水处理与水厂矿山与浆液输送海水淡化与脱盐

MOQ可协商 · 快速交付 · 价格优势10-20%
